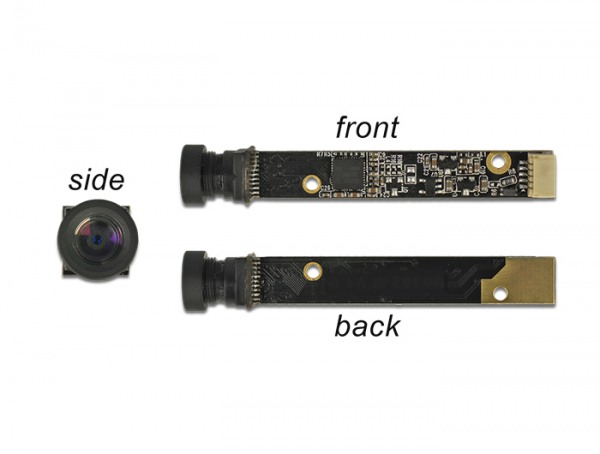

Kameramodul 5,04 Megapixel Optik seitlich 55° für Raspberry Pi 3+ + Anschlusskabel

Das USB 2.0 Kameramodul von Delock bietet in sehr kompakter Bauform eine hohe Auflösung bei geringem Stromverbrauch. Es ist ideal für den Einbau in Industriekomponenten wie IPCs, Embedded Systeme, Sensoren, Notebooks, Smartphones, Tablets sowie im Gerätebau geeignet. Die Verwendung eines lichtempfindlichen Sensors mit rückwärtiger Belichtung (BSI) erweitert den Anwendungsbereich dieses Moduls.

Spezifikation

• Anschluss: USB 2.0 5 Pin Buchse SMT, 1 mm Rastermaß
• Auflösung: 5,04 Megapixel
• Mit optischem IR Filter
• Unterstützte Formate:
MJPG (komprimiert)
YUYV: YUV 4:2:2
• Maximale Auflösung: QSXGA (2592 x 1944)
• Automatische Bildkontroll-Funktionen
- Automatische Belichtungskontrolle (AEC)
- Automatischer Weißabgleich (AWB)
- Automatischer Band Filter (ABF)
- Automatische Schwarzwertkalibrierung (ABLC)
• Bildqualitätskontrolle mit Farbsättigung, Gamma, Schärfe
(Randschärfenverbesserung),
Linsenkorrektur, automatischem Ausblenden von defekten Pixeln,
Rauschunterdrückung und automatischer 50/60 Hz Kunstlichterkennung
• Unterstützt Skalierung
• Stromverbrauch:
Sensor inaktiv: 90 mA
Sensor aktiv: 430 mA ± 5 mA @ 640 x 480 Pixel
• Betriebsspannung: 5 V DC
• Betriebstemperatur: 5 °C ~ 50 °C
• Relative Luftfeuchtigkeit während des Betriebes: max. 80 %
• Sensorgröße: 1/4 Zoll
• Empfindlichkeit: 0,6 V (lx s)
• Signal-Rauschabstand: 36 dB
• Dynamikbereich: 68 dB
• Fixfokus: 0,3 m ~ unendlich
• Blendenwert: F/3,0
• Frameraten:
30 fps @ HVGA, VGA, XGA, 720p, QVGA
15 fps @ UXGA, 1080p, QXGA
7 fps @ 2592 x 1944
• Maße (LxBxH): ca. 62,8 x 8,0 x 12,0 mm

Systemvoraussetzungen

• PC mit UVC Support
• Windows 7 / 7-64 / 8.1 / 8.1-64 / 10 / 10-64
• DirectX 9.0c und höher
• Linux 2.6.15 und höher mit Video4Linux
• Minimum CPU P4 1,4 GHz, 512 MB RAM

Packungsinhalt

• Kameramodul
• CD-ROM mit Bedienungsanleitung



+

Anschlusskabel USB 2.0 Typ-A Stecker > 5 Pin Kamera Stecker V5 1,5 m

Dieses Anschlusskabel von Delock kann verwendet werden, um ein USB Kameramodul mit 5 poliger Buchse mit einem Raspberry Pi , Notebook, IPC, Tablet oder PC zu verbinden.

Spezifikation

• Anschlüsse:
1 x USB 2.0 Typ-A Stecker >
1 x 5 Pin SMT Stecker, 1 mm Pitch (ACES 87214-0500)
• Pinbelegung:
Pin 1 - USB_D+
Pin 2 - USB_D-
Pin 3 - USB 5V
Pin 4 - NC
Pin 5 - GND
• Drahtquerschnitt: 28 AWG
• Farbe: schwarz
• Länge inkl. Anschlüsse: ca. 1,5 m

Systemvoraussetzungen

• Delock Kameramodul V5 mit 5 Pin Anschluss
• Gerät mit einer freien USB Typ-A Buchse

Packungsinhalt

• Anschlusskabel
